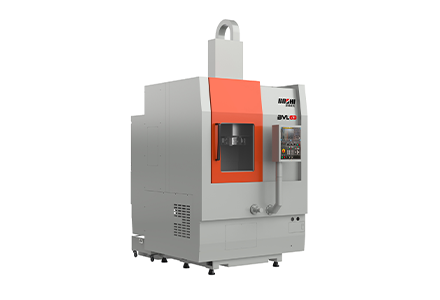

BVL63立式车床采用高刚性线性滚动导轨，机床整体立式结构，立柱采用背墙式设计，底座大倾角排屑结构，使得刚性更好，精度保持性更稳定，排屑更方便。防护采用外开门全封闭结构，大大的适应了自动化需求，配备8工位卧式伺服刀架，刚性高、换刀迅速、可靠。
产品特点：
1）高强度铸铁底座、立柱，采用背墙式支撑设计，解决了传统结构刚性不足的弊端，确保运动刚性最佳。
2）动柱式结构设计，刀塔中心始终在Z轴轨道中心不变，切削刚性保持一致，刚性更好精度保持性更稳定。
3）分离式冷却水箱，便于清洗。精密、高刚度弹筒式主轴结构，便于维修。
4）主轴套筒对称、悬挂式设计,更好的消除热变形对加工精度的影响。
5）大功率交流主轴电机，即可输出大扭矩，又可高速运转，满足不同加工需要。
6）主轴采用进口高级润滑脂润滑，全封闭，免维护。
7）床鞍、立柱导轨采用超重负荷直线滚动导轨，动态响应快，精度保持性好。
8）配备8工位卧式伺服刀架，刚性高、换刀迅速、可靠。
9）集中式机床操作面板，使操作更加方便、快捷。
10）X/Z轴采用高精度滚珠丝杠和丝杠专用轴承，精度保持性好。
11）整体式全封闭防护，环保清洁。
适用行业：
适用于机电、汽车、风电、工程机械等行业。可进行车削各种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等加工，特别适用于中型盘套、盖类等零件的加工。
|
项 目 |
单位 |
BVL63 |
|
|
加工范围 |
最大回转直径 |
mm |
Φ630 |
|
过床鞍最大切削直径 |
mm |
Φ450 |
|
|
最大切削高度 |
mm |
580 |
|
|
主轴 |
液压卡盘直径 |
mm |
中实Φ305（12”） |
|
主轴头型式 |
|
A2-8 |
|
|
主轴轴承直径 |
mm |
Φ130/Φ120(前/后) |
|
|
主轴转速 |
r/min |
30-3000 |
|
|
主轴功率 |
kW |
18.5/22 |
|
|
床鞍 |
移动距离(X/Z) |
mm |
380/600 |
|
快速移动速度(X/Z) |
m/min |
20/20 |
|
|
伺服电机扭矩 |
N.m |
12/22 |
|
|
伺服电机功率 |
kW |
3.0/4.0 |
|
|
刀架 |
刀位数 |
|
6（卧式） |
|
刀具尺寸（车削/镗孔） |
mm |
32X32/Φ12～Φ50 |
|
|
其它 |
电源 |
kVA |
50 |
|
体积(长×宽×高) 含排屑器 |
mm |
3050X1980X3100 |
|
注：上表为标准配置的参数，选择其他配置时参数有变化
