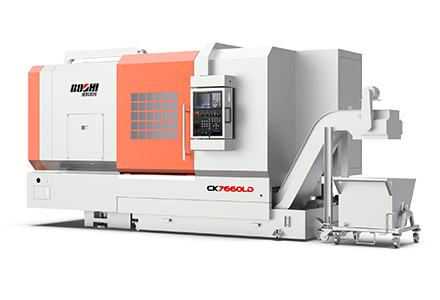

CK7660LD数控卧式机床是基于铝合金轮毂亮面加工要求而开发的数控车床，配备FANUC内置式电主轴，可最大限度减小加工中发生的振动，实现快速加减速及高品质产品加工。
产品特点：
1） 采用“L型”铸铁整体斜床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；
2） 主轴组件采用精密高速推力角接触球轴承与双列圆柱滚子轴承组合排列、内装FANUC电主轴驱动，动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定；

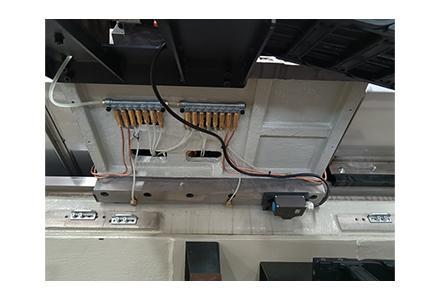

3） 床鞍及滑板为高强度铸铁铸造，导轨副采用贴塑材料，对床鞍导轨润滑采用多点分布的形式进行；
4） X/Z轴采用伺服电机与滚珠丝杠直接连接，滚珠丝杠采用预拉伸结构，大大提高了丝杠的刚度和抗热变形的能力；Z轴加装螺旋弹簧式丝杠防护罩，可有效防止碎屑对丝杠的伤害；
5） 配备有大流量水幕冲屑系统及加宽设计的排屑器，可以有效冲走机内钣金上的积屑并及时有效的将其排出机外。
适用行业：
适用于汽车、电子等行业盘类零件的高精加工。
|
项 目 |
单位 |
规 格 |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ750 |
|
床鞍上最大回转直径 |
mm |
Φ610 |
|
|
最大车削直径 |
mm |
Φ630 |
|
|
主
轴 |
主轴头型式 |
GB5900.1 |
A2-8 |
|
主轴锥孔规格 |
公制 |
1:20 |
|
|
主轴通孔直径 |
mm |
Φ87 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ160/Φ120 |
|
|
主轴转速 |
r/min |
20-2500 |
|
|
主电机功率(连续/30分钟) |
kW |
37/45 |
|
|
主轴最大输出扭矩 |
Nm |
307 |
|
|
床
鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离 X/Z |
mm |
350/750 |
|
|
快速移动速度 X/Z |
m/min |
16/20 |
|
|
伺服电机扭矩 X/Z |
Nm |
22/22 |
|
|
滚珠丝杠直径及导程 X/Z |
mm |
Φ40X8/Φ50X10 |
|
|
刀 架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
32×32/Φ50 |
|
|
其 它 |
电源 |
kVA |
55 |
|
体积（长×宽×高） 含排屑器及油冷机 |
mm |
5270×3040×2345 |
|
|
总重量（净重） |
kg |
10500(8300) |
