CS50
观看视频
产品介绍：

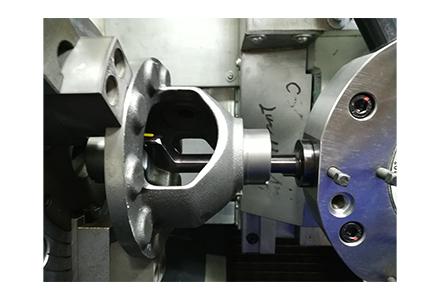

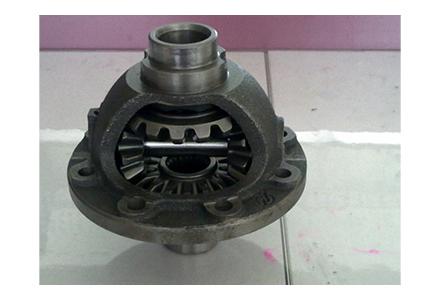

CS50差速器数控车床是一款针对汽车行业差速器加工的专用数控机床，配备B轴功能，可以三轴联动，实现专用鹅颈刀具自动进刀，进行差速器壳内球面、內阶面的加工。
产品特点：
1）采用高强度铸铁整体斜床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；
2）主轴组件采用精密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定。
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；

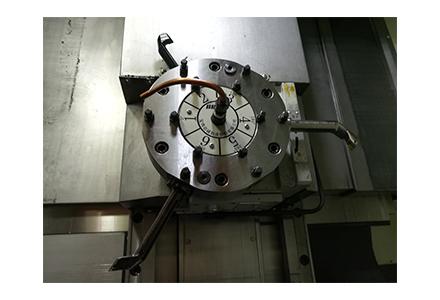

4）采用液压转台实现B轴运动，实现专用鹅颈刀具自动进刀，进行差速器壳内球面、内阶面的加工
5）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便；
6）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车行业。
技术规格：
|
|
项目 |
单位 |
CS50 |
备注 |
|
加工 范围 |
床身最大回转直径 |
mm |
Φ550 |
|
|
最大车削长度 |
mm |
500 |
|
|
|
最大车削直径 |
mm |
Φ300 |
|
|
|
液压卡盘直径 |
mm |
10〞 |
|
|
|
主轴 |
主轴头型式 |
GB5900.1 |
A2-8 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ120/Φ110 |
|
|
|
主轴转速 |
r/min |
30—3000 |
|
|
|
主电机功率(连续/30分钟) |
kW |
11/15 |
|
|
|
床鞍
|
倾斜角度 |
DEG |
45° |
|
|
移动距离 X/Z |
mm |
210/500 |
|
|
|
快速移动速度 X/Z |
m/min |
12/16 |
|
|
|
刀架 |
刀位数 |
|
6 |
|
|
刀具尺寸 (车削/镗孔) |
mm |
Φ25 |
|
|
| 其他 |
电源 |
kVA |
35 |
|
| 体积（长×宽×高）（不带排屑器） | mm | 2860×1830×2020 | ||
| 总重量 | kg | 4500 |
