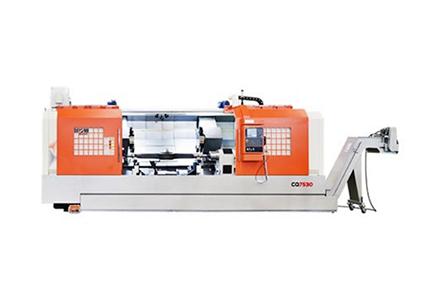

CQ7550数控车床是针对汽车车桥车削加工开发的一款双主轴、双刀架专用数控车床。该机床配备车桥加工专用液压工件托架，实现车桥自动定位、装卸，操作方便可靠。机床X/Z向均采用滚柱直线导轨副，机床配备光幕检测，移动式操纵箱，更适应于自动线生产加工。
产品特点：

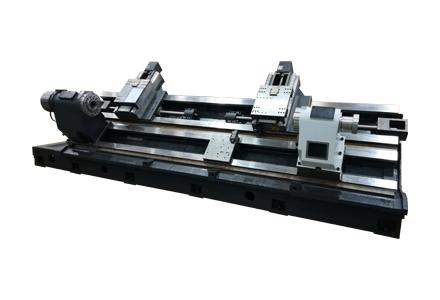

1）采用整体式45°高强度铸铁斜床身，具有足够的刚性，良好的吸振性和热稳定性；
2）主轴单元采用大直径精密双向推力角接触球轴承与双列圆柱滚子轴承组合排列、强力型主轴伺服电机通过皮带轮直接带动主轴转动，减少了机械传递的功率损耗，启动快速，平稳、具有极好的刚度和低速下的大扭矩；
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便；
5）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，润滑系统具有油位报警及压力检测报警功能。
适用行业：
机床除适用于车桥加工外，也适用于类似车桥、火车轴等零件的两端同时车削加工。
|
|
项 目 |
单 位 |
参数 |
|
CQ7550 |
|||
|
加工范围 |
床身上最大回转直径 |
mm |
Φ850 |
|
床鞍上最大回转直径 |
mm |
Φ650 |
|
|
最大车削直径 |
mm |
Φ550 |
|
|
最大车削长度（中间不加工） |
mm |
2600 |
|
|
主轴 |
主轴头型式 |
GB5900.1 |
A2-11 |
|
主轴通孔直径 |
mm |
Φ105 |
|
|
主轴轴承直径(前/后) |
mm |
Φ140/Φ130 |
|
|
主轴转速 |
r/min |
25-1600 |
|
|
主电机功率(连续/30分钟) |
kW |
30/37 |
|
|
副主轴 |
主轴头型式 |
GB5900.1 |
A2-11 |
|
主轴通孔直径 |
mm |
Φ105 |
|
|
主轴轴承直径(前/后) |
mm |
Φ140/Φ130 |
|
|
行程 |
mm |
900 |
|
|
床鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离X1/ X2/ Z1/Z2 |
mm |
300/300/700/1200 |
|
|
快速移动速度X1/ X2/ Z1/Z2 |
m/min |
15/15/15/15 |
|
|
伺服电机扭矩X1/ X2/ Z1/Z2 |
N·m |
22/22/22/22 |
|
|
滚珠丝杠直径X1/ X2/ Z1/Z2 |
mm |
Φ50/Φ50/Φ63/Φ63 |
|
|
刀架 |
刀位数 |
8 |
|
|
刀具尺寸(车削/镗孔) |
mm |
32x32/Φ40 |
|
|
其它 |
电源 |
kVA |
75 |
|
外形尺寸（长×宽×高） |
mm |
8880×3810×2930 |
|
|
含侧置排屑器 |
|||
|
总重量（净重） |
kg |
18000(17500) |
