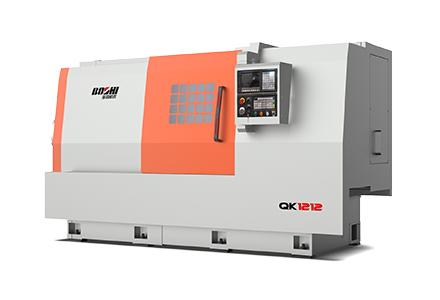

QK1212
产品介绍：

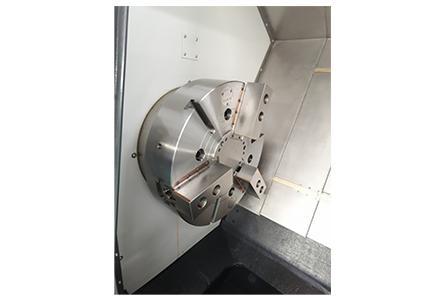

QK1212数控管螺纹车床是针对石油行业管螺纹加工而开发的专用数控车床。采用前后双卡盘结构，实现长管件的双位置夹持，采用排式刀架配合复合刀具，能实现管子或接箍内外圆、端面车削，螺纹加工，内外倒角。
产品特点：
1）QK1212数控管螺纹车床采用了大跨距主轴箱结构，改进了主轴箱的主轴轴承布置，增加了箱体的刚性；
2）QK1212数控管螺纹车床的主轴为高精密通孔式主轴，采用国产大直径精密双列圆柱滚子轴承和双向角接触球轴承组合排列，刚性好、精度高；
3）采用宽跨距台湾重载滚动线轨，机床承受载荷大，动态响应好，消除了低速爬行，具有良好的精度保持性好；

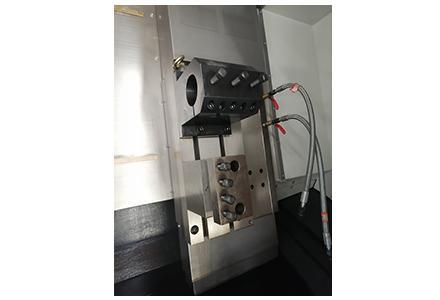

4）刀架采用排式刀架，换刀迅速、可靠。
适用行业：
本机床配以FANUC数控系统，主轴内孔最大过棒料直径φ120，特别适用于石油行业的套管、钻杆类零件的直线、斜线、圆弧、公英制螺纹、API圆形扣、API偏梯形扣和其它殊扣形螺纹的加工。
技术规格：
|
项 目 |
单位 |
QK1212 |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
φ500 |
|
床鞍上最大回转直径 |
mm |
φ280 |
|
|
最大加工长度 |
mm |
600 |
|
|
最大接箍直径 |
mm |
φ340 |
|
|
最大管子直径 |
mm |
φ120 |
|
|
主 轴 |
普通卡盘 |
mm |
φ380 |
|
主轴中心高 |
mm |
1120 |
|
|
主轴通孔直径 |
mm |
φ130 |
|
|
主轴转速 |
r/min |
150--1000 |
|
|
主电机功率 |
kw |
15 |
|
|
床 鞍 |
倾斜角度 |
DEG |
60° |
|
移动距离 X/Z |
mm |
340/650 |
|
|
快速移动速度 X/Z |
m/min |
8/12 |
|
|
伺服电机扭矩 X/Z |
Nm |
20/20 |
|
|
刀 架 |
刀位数 |
|
2/4 |
|
刀具尺寸 (车削/镗孔) |
mm |
32×32/φ60 |
|
|
其 它 |
电源 |
kVA |
60 |
|
体积(长X宽X高) （不含排屑器） |
mm |
3650X1810X1950 |
|
|
总重量 |
kg |
8000 |
|
