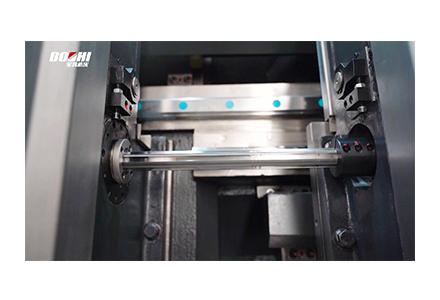

QBK5-2T数控车床是针对风电领域所用紧固螺栓加工而开发的一款中间驱动数控车床，该车床采用两个单侧液压驱动筒夹夹持工件中部，左右两侧各配置一组排式刀架，通过两侧刀具同时车削，实现对工件的一次装夹，完成两端外圆、端面的高效加工。为适用不同长度工件加工需求，两侧夹头间距可通过程序控制实现自动调整，方便快捷。
产品特点：
1）采用整体式45°斜床身结构，排屑流畅，装夹工件方便。床身经多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；
2）机床采用两个单侧中驱液压单元背对背安装结构，两中驱单元夹持距离可通过程序控制调整支持间距，适用不同长度工件加工，适用范围广，调整效率高，主轴最高转速达1200 r/min；
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；
4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命；
5）采用左右两个排式刀架，工作稳定可靠；
6）配备冷却泵及水箱，保证加工过程充分冷却；
7）机床采用符合安全标准的防护，既防止冷却液飞溅、又保证操作安全、外观宜人；
8）机床以国产数控系统为主，安全性能符合GB/T5226.1电器安全标准，性价比高，稳定可靠。 ‘
适用行业：
适用于风电领域紧固螺栓两端同时加工。
|
|
项 目 |
单位 |
QBK5-2T |
|
加工 范围 |
主轴夹持工件范围 |
mm |
φ15-φ50 |
|
加工工件长度范围 |
mm |
500-1000 |
|
|
最大车削长度 |
mm |
125 |
|
|
主轴 |
主轴转速 |
r/min |
100-1200 |
|
主电机功率（连续/30分钟） |
kW |
7.5/11 |
|
|
主轴最大输出扭矩 |
N.m |
140 |
|
|
床鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离X1、X2、Z1、Z2、Z3 |
mm |
195、195、230、600、480 |
|
|
快移速度X1、X2、Z1、Z2、Z3 |
m/min |
6、6、8、8、8 |
|
|
丝杠螺距X1、X2、Z1、Z2、Z3 |
mm |
5、5、6、6、6 |
|
|
滚珠丝杠直径X1、X2、Z1、Z2、Z3 |
mm |
φ32、φ32、φ40、φ40、φ40 |
|
|
伺服电机扭矩X1、X2、Z1、Z2、Z3 |
N.m |
6、6、10、10、10 |
|
|
刀具 |
刀架装刀容量 |
|
左1+右1 |
|
刀具截面 |
mm |
25×25 |
|
|
冷却 |
冷却泵流量 |
kW |
0.18 |
|
冷却泵功率 |
L/min |
50 |
|
|
其他 |
电源 |
kVA |
25 |
|
机床外型尺寸(长×宽×高) |
mm |
3810×1893×2130 |
|
|
机床净重 |
kg |
5500 |
