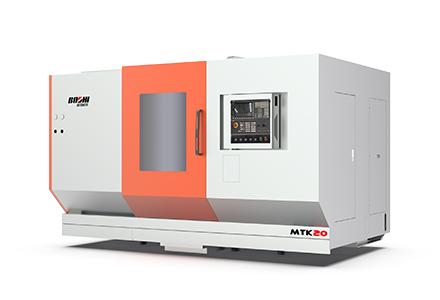

MTK20是由高档数控系统控制的多刀架数控车铣中心，针对用户不同需求，机床采用不同结构、配置以满足各种加工需要：

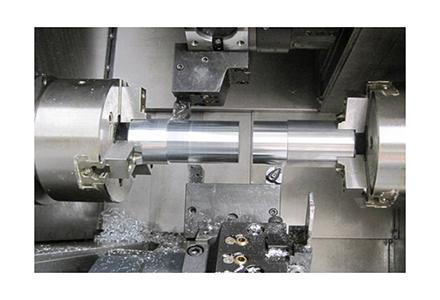

机床采用双主轴、双刀架对列布局，可实现双主轴、双刀架的同步切削加工，机床具有双Y轴功能和双C轴功能，配备BMT动力刀塔能完成工件的强力铣削，配合副主轴的X、Z双向进给，可以实现双主轴、双刀架的重叠加工；
该系列车铣中心复合化程度高，保证在一次装夹下完成复杂工件的全部或大部分工序的加工，特别适合于形状复杂工件的加工。
产品特点：
1）采用对列式双主轴结构，可在高速旋转的情况下进行工件交换，配合16工位伺服动力刀架，可实现对工件的全部或大部分工序的加工，在很大程度上节省了装夹和加工时间，提高了加工效率。
2）具有大行程Y轴和纵横向铣削功能，可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工，避免了多次装卡误差，保证了工件精度，对于复杂工件的加工尤显其优越性
3）副主轴具备X、Z双向进给，不仅能完成工件的自动对接和工件背面加工，还可以实现双主轴、双刀架的重叠加工。
4）C轴功能，可在任一主轴上进行工件分度和曲面插补加工。
5）16工位伺服动力刀架，换刀速度快，转位精度高。
6）床鞍及滑板导轨分别采用高刚性线性导轨和硬轨，驱动丝杠采用进口滚珠丝杠，动态响应性能好，精度保持性高。
适用行业：
适用于汽车、模具等行业。
|
项目 |
单位 |
MTK20 |
|
主轴数 |
个 |
2 |
|
刀架数 |
个 |
2 |
|
卡盘直径 |
mm |
Φ210 |
|
刀架工位数 |
|
16X2 |
|
主轴/副主轴最高转速 |
r/min |
5000/5000 |
|
刀架动力头最高转速 |
r/min |
6000 |
|
主轴电机功率 |
kw |
18.5 / 22 (30min) |
|
副主轴电机功率 |
kw |
11 / 15 (30min) |
|
最大加工直径 |
mm |
Φ250 |
|
最大加工长度 |
mm |
750 |
|
X1/X2/X3轴快移速度 |
m/min |
20/20/20 |
|
Y1/Y2轴快移速度 |
m/min |
16/16 |
|
Z1/Z2/Z3轴快移速度 |
m/min |
24/24/24 |
|
X1/X2/X3轴行程 |
mm |
210/210/100 |
|
Y1/Y2轴行程 |
mm |
100/100 |
|
Z1/Z2/Z3轴行程 |
mm |
800/800/800 |
|
X1/X2/X3轴电机功率 |
kw |
2.2/2.2/2.7 |
|
Y1/Y2轴电机功率 |
kw |
2.5/2.5 |
|
Z1/Z2/Z3轴电机功率 |
kw |
4.5/4.5/4.5 |
|
重量 |
kg |
8500 |
