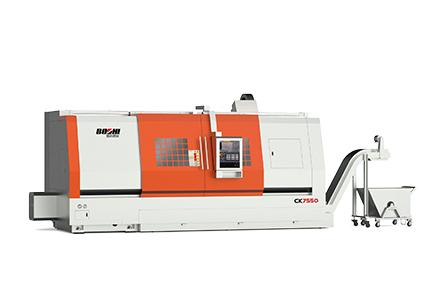

CK7550系列数控车床是一款大规格全功能数控卧式车床，配以高端数控系统和多工位卧式转塔刀架，机床自动化程度高，操作方便快捷，性价比高。机床采用高强度铸铁铸造、床身底座式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；多工位转塔刀架，可连续分度，就近换刀。
产品特点：

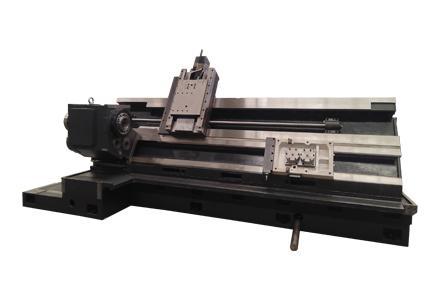

1）采用60°斜床身+底座结构，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；
2）主轴组件采用精密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定；
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便；
5）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。
|
加 工 范 围 |
项 目 |
单位 |
规 格 |
||
|
1500 |
2000 |
3000 |
|||
|
床身上最大回转直径 |
mm |
Φ850 |
|||
|
床鞍上最大回转直径 |
mm |
Φ600 |
|||
|
最大车削直径 |
mm |
Φ750 |
|||
|
最大车削长度 |
mm |
1500 |
2000 |
3000 |
|
|
主 轴 |
液压卡盘直径 |
mm |
Φ530 |
||
|
主轴头型式 |
GB5900.1 |
A2-11 |
|||
|
主轴通孔直径 |
mm |
Φ135 |
|||
|
主轴转速 |
r/min |
L:8-530 H:30-1200 |
|||
|
主电机功率(连续/30分钟) |
Kw |
30/37 |
|||
|
尾 座 |
套筒直径/行程 |
mm |
150/150 |
||
|
顶尖锥度 |
MT No. |
6 |
|||
|
床 鞍 |
倾斜角度 |
deg |
60° |
||
|
移动距离 X/Z |
mm |
385/1540 |
385/2040 |
385/3050 |
|
|
快速移动速度 X/Z |
m/min |
10/12 |
|||
|
刀 架 |
刀位数 |
|
8/12 |
||
|
刀具尺寸(车削/镗孔) |
mm |
□32×32/60 |
|||
|
其它 |
电源 |
kVA |
75 |
||
|
体积(长×宽×高) 不含排屑器 |
mm |
5420×2800×2770 |
5870×2683×2649 |
7360×2800×2770 |
|
|
总重量 |
kg |
15000 |
16000 |
20000 |
|
