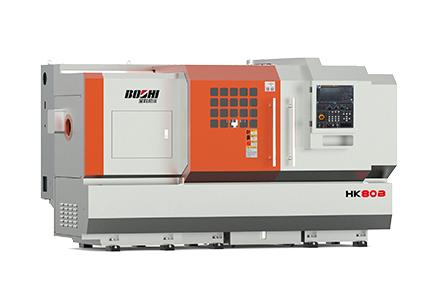

HK80B系列车床是一款三档手动变速、档内无极调速的简式数控车床，标配FANUC 0i-TF数控系统，可选配广数系统；可用于加工各种形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工；适合于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工；该机床配置灵活，可根据工艺的要求选配液压卡盘、液压尾座、可配置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工设备。
产品特点：
1）采用高强度大跨距铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久；
2）机床的主轴箱通过齿轮传动，三档变速，档内无级，最大输出扭矩可达1265 N·m，主轴最高转速达1120 r/min；

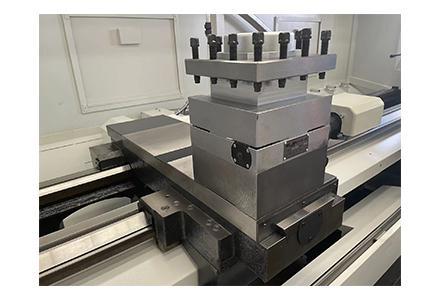

3）采用电动刀架，换刀快、稳定可靠；
4）配备分离式水箱，清理维护方便。
适用行业：
适应轻工、机械、汽车、摩托车等多个行业。
|
|
项 目 |
单位 |
参数 |
||||
|
加工范围 |
床身上最大回转直径 |
mm |
φ800 |
||||
|
床鞍上最大回转直径 |
mm |
φ500 |
|||||
|
最大车削直径（四工位/六工位） |
mm |
φ740/φ610 |
|||||
|
两顶尖距 |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
主轴 |
主轴孔径 |
mm |
φ105 |
||||
|
主轴头型式 |
|
A2-11 |
|||||
|
卡盘直径 |
mm |
φ315 |
|||||
|
主轴轴承内径 |
mm |
φ160 /φ140 /φ130 |
|||||
|
主轴转速 |
r/min |
20-210 (低速档) 37-373 (中速档) 112-1120 (高速档) |
|||||
|
主轴最大扭矩 |
Nm |
1265 |
|||||
|
床鞍 |
床身导轨宽度 |
mm |
560 |
||||
|
X/Z向电机及功率 |
kW |
1.4/ 2.5 |
|||||
|
X/Z向快进速度 |
m/min |
6/7 |
6/6 |
||||
|
X/Z向丝杠直径及螺距 |
mm |
φ40×5/φ50×8 |
φ40×5/φ63×8 |
||||
|
X/Z向行程 |
mm |
390/760 |
390/1310 |
390/1810 |
390/2810 |
||
|
刀架 |
刀具尺寸（车削/镗孔） |
mm |
32×32/Φ32 |
||||
|
刀架装刀容量 |
|
4/6 |
|||||
|
刀台宽度 |
mm |
240×240 |
|||||
|

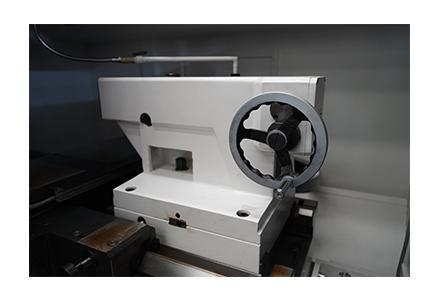

尾座 |
尾座套筒直径 |
mm |
φ100 |
||||
|
尾座套筒锥度 |
|
MT No.5 |
|||||
|
尾座套筒最大行程 |
mm |
250 |
|||||
|
其 它 |
电源 |
kVA |
30 |
||||
|
主电机 |
kW |
11 kW伺服电机 |
|||||
|
机床外形尺寸（长×宽×高） |
cm |
325×200×200 |
365×200×200 |
415×200×200 |
515×200×200 |
||
|
净重量 |
kg |
4800 |
5300 |
5800 |
6400 |
||
|
|
机床标准承重1200Kg，最大承重1500Kg |
||||||
