CBK63数控车床是一款45°斜床身+底座、三档手动变速的简式数控车床，刚性好、排屑流畅、主轴采用三档机械变速，配备伺服电机实现档内无级变速，主轴扭矩大、刚性高、可靠性好、具有良好的切屑性能，是强有力加工各种盘类和长轴类工件的得力工具。
产品特点：
1）采用45°斜床身+底座结构，排屑流畅，装夹工件方便。多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。

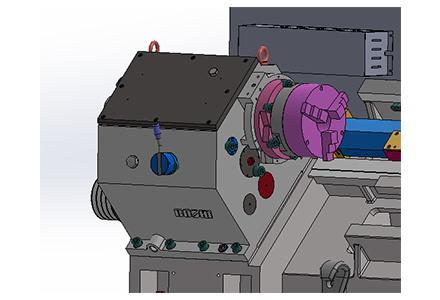

2）机床的主轴箱通过手动三档变速，档内无级，可实现恒线速切削，主轴最高转速达1600 r/min。

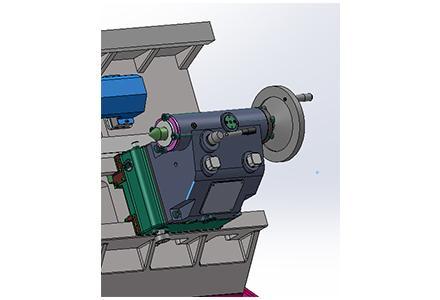

3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度。
4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。
5）采用电动刀架，换刀快、稳定可靠。
6）配备冷却泵及水箱，保证加工过程充分冷却。
7）机床采用符合安全标准的防护，既防止冷却液飞溅、又保证操作安全、外观宜人。
8）机床以国产数控系统为主，安全性能符合GB/T5226.1电器安全标准，性价比高，稳定可靠。
适用行业：
适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。
|
项 目 |
规 格 |
|||
|
CBK63.1000 |
CBK63.2000 |
CBK63.3000 |
||
|
加工范围 |
床身上最大回转直径 mm |
φ630 |
||
|
床鞍上最大回转直径 mm |
φ445 |
|||
|
最大车削直径 mm |
φ500（四工位）/φ450（八工位） |
|||
|
最大车削长度 mm |
1000/800（八工位） |
2000／1800（八工位） |
3000/2800（八工位） |
|
|
最大棒料直径 |
φ62 |
|||
|
主轴 |
主轴孔径 mm |
φ84 |
||
|
主轴头型式 |
A2-11(手动卡盘)/ A2-8(液压卡盘) |
|||
|
主轴转速 r/min |
20-210 (低) 50-525 (中) 155-1600 (高) |
|||
|
主轴轴承内径 mm |
φ140 φ110 |
|||
|
主电机 Kw |
11 kW伺服电机 |
|||
|
尾座 |
尾座套筒直径 mm |
φ100 |
||
|
标准/活主轴结构顶尖锥度 MT No. |
5/4（5） |
|||
|
尾座套筒最大行程 mm |
150mm |
|||
|
刀架 |
刀架装刀容量 |
4/8 |
||
|
电动刀架刀台宽度 mm |
200×200（4工位） |
|||
|
刀架标准刀具截面 mm |
32×32 |
|||
|
快进速度X/ Z ( m/min) |
8/8 |
|||
|
移动距离 X/Z mm |
350（270八工位）/1000/800（八工位） |
350（270八工位）/2000/1800（八工位） |
350（270八工位）/3000/2800（八工位） |
|
|
其他 |
电源 kVA |
30 |
||
|
机床外形尺寸 mm |
2720×1805×1885 |
3982×1805×1885 |
5052×1805×1885 |
|
|
机床净重 kg |
5000(含液压系统) |
5500(含液压系统) |
7500(含液压系统) |
|
|
最大工件加工重量（两端装卡）kg |
1200（φ315三爪卡盘） |
|||
