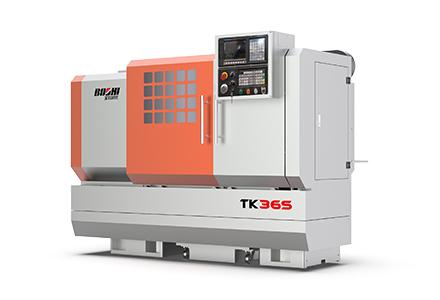

TK36S是伺服主电机驱动、独立主轴结构的简式数控车床，标配广数系统，可用于加工各种形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工；适合于有色金属、不锈钢等材料的车、镗、钻；该机床配置灵活，可根据工艺的要求选配液压卡盘、液压尾座、可配置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工设备。
产品特点：
1）采用高强度铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久；
2）床头箱采用独立主轴结构，运转平稳，无级调速，主轴最高转速达3000 r/min；
3) 采用电动刀架，换刀快、稳定可靠；
4）配备分离式水箱，清理维护方便。
适用行业：
适用于轻工行业及其它机械行业的中小型零件尤其是有色金属高速、高效的加工需求。
|
项 目 |
单位 |
TK36S |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ360 |
|
床鞍上最大回转直径 |
mm |
Φ180（四、六工位刀架）/Φ105（排式刀架） Φ120（四工位选配后置刀架） |
|
|
最大车削直径 |
mm |
Φ320（四工位，排式刀架）/ Φ220（六工位） |
|
|
顶尖距 |
mm |
750/690(六工位)/650* |
|
|
最大车削长度 |
mm |
600/540(六工位)/500* |
|
|
主
轴 |
主轴通孔直径 |
mm |
Φ57 |
|
主轴头型式 |
|
ISO702/Ⅰ A2-6 手动卡盘、8″液压卡盘 ISO702/Ⅰ A2-5 6″液压卡盘 |
|
|
主轴转速 |
r/min |
140-3000(无级) |
|
|
主轴最大输出扭矩 |
N·m |
83 |
|
|
卡盘直径 |
mm |
Φ200 |
|
|
主电机功率 |
kw |
5.5 |
|
|
尾 座 |
套筒直径/行程 |
mm |
Φ55/120（100液压尾座）；Φ75/150*（130*液压尾座） |
|
顶尖锥度 |
|
MT No.4/ MT No.5* |
|
|
床 鞍 |
移动距离X/Z |
mm |
200(150六工位)/610/550(六工位)/510* |
|
快速移动速度X/Z |
m/min |
6/8 |
|
|
刀 架 |
工位数/型式 |
|
4（立式）/6（卧式选配） |
|
刀具尺寸 |
mm |
20×20/25×25（六工位） |
|
|
镗刀直径 |
|
Φ32 |
|
|
其 它 |
电源 |
kVA |
12 |
|
主电机皮带 |
|
SPZ1937 |
|
|
体积（长×宽×高） |
mm |
2150X1260X1600 |
|
|
总重量 |
kg |
1700 |
|
|
最大工件加工重量（两端装卡）） |
kg |
550(Ф200手动三爪卡盘) |
|
注：(1)排式刀架标准配置不带尾座；（2）带“*”的参数为选配Φ75套筒时的参数。
