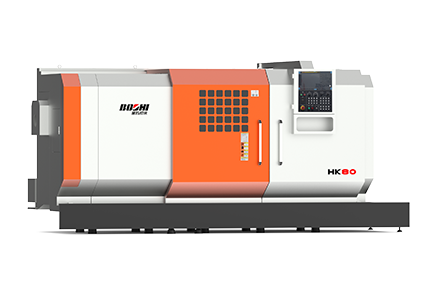

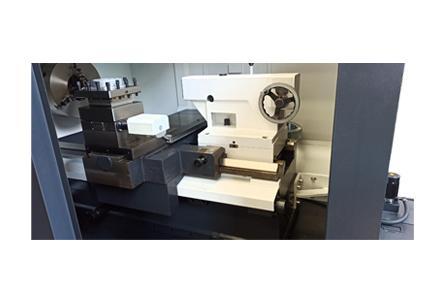

HK80系列车床是一款整体式床身、四档液压变速、档内无极调速的简式数控车床，可用于加工各种形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工；适合于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工；该机床配置灵活，可根据工艺的要求选配液压卡盘、可配置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工设备。
产品特点：
1）采用高强度大跨距铸铁整体式床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。
2）机床的主轴箱通过齿轮传动，四档液压变速，档内无级，最大输出扭矩可达2159 N·m，主轴最高转速达1000 r/min。
3）采用电动刀架，换刀快、稳定可靠。
4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。
适用行业：
适应轻工、机械、汽车、摩托车等多个行业。
|
项 目 |
单位 |
参 数 |
||||||
|
加工范围 |
床身上最大回转直径 |
mm |
φ800 |
|||||
|
床鞍上最大回转直径 |
mm |
φ480 |
||||||
|
最大车削直径（四工位） |
mm |
φ800 |
||||||
|
两顶尖距 |
mm |
1000 |
1500 |
2000 |
3000 |
4000 |
||
|
主轴 |
主轴孔径 |
mm |
φ105 |
|||||
|
主轴头型式 |
|
A2-11 |
||||||
|
卡盘直径 |
mm |
φ315（手动卡盘） |
||||||
|
主轴轴承内径 |
mm |
φ160 /φ140 /φ130 |
||||||
|
主轴转速 |
r/min |
I 20-204；II 39-354；III 71-642；IV 124-1000 |
||||||
|
主轴最大扭矩 |
Nm |
2159 |
||||||
|
床鞍 |
床身导轨宽度 |
mm |
650 |
|||||
|
X/Z向电机功率 |
kW |
KND(3.6/4.2) FANUC(1.4/2.5) |
FANUC(1.4/3) |
|||||
|
X/Z向快进速度 |
m/min |
6/7 |
6/6 |
6/5 |
||||
|
X/Z向丝杠直径及螺距 |
mm |
φ40×5/φ50×8 |
φ40×5/φ63×8 |
φ40×5/ φ63×10 |
||||
|
X/Z向行程 |
mm |
430/760 |
430/1350 |
430/1850 |
430/2850 |
430/3850 |
||
|
刀架 |
刀具尺寸 |
mm |
32×32 |
|||||
|
刀架装刀容量 |
|
4 |
||||||
|
刀台宽度 |
mm |
240×240（标配） |
||||||
|

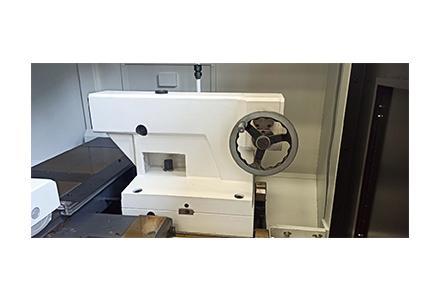

尾座 |
尾座套筒直径 |
mm |
φ100 |
140 |
||||
|
尾座套筒锥度 |
|
MT No 5 |
MT No 6 |
|||||
|
尾座套筒最大行程 |
mm |
250 |
250 |
|||||
|
其它 |
电源 |
kVA |
40 |
|||||
|
主电机 |
kW |
15 kW伺服电机 |
||||||
|
机床外形尺寸（长×宽×高） |
mm |
4280×2200×1900 （1000） |
||||||
|
4880×2200×1900 （1500） |
||||||||
|
5800×2260×1900 （2000） |
||||||||
|
6850×2260×1900 （3000） |
||||||||
|
7700×2350×1900 （4000） |
||||||||
|
净重量 |
kg |
7200 |
8000 |
8600 |
9600 |
11000 |
||
|
注：HK80.4000为单防护门结构 |
|
|||||||
