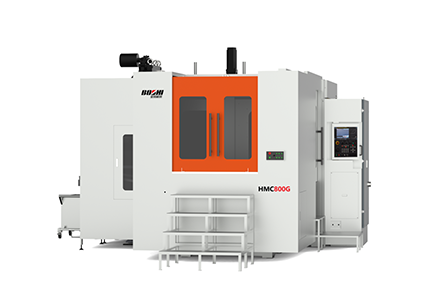

HMC800G卧式加工中心采用正T型结构，整体式底座，大跨距双层壁立柱，三轴采用重载滚柱导轨，整机结构刚性高。机床采用强制冷却丝杠轴承，强制冷却皮带主轴，有力保证了机床的精度稳定性。机床能用于箱体、盘类、板壳、机座等零件的批量多面机械加工，也适用于各种模具的精加工。
产品特点：
1）床身及主体结构：整机采用正T型结构，高强度整体式铸铁底座，大跨距立柱，吸震性好，精度保持性优良，采用高刚性设计，主要结构经应力应变及有限元分析；
2）进给机构：三轴采用高刚性滚柱重负荷精密级直线导轨，动态响应性能好，精度保持性高。保证加工运动的高速、高精度、高刚性和高稳定性；
3）主轴系统：主轴采用皮带+双速减速机式传动，加工扭矩大，表面佳。主轴箱自重平衡系统，高速稳定性好；
4）刀 库：链式刀库，承载能力大，稳定性高；
5）排屑系统：内置双螺旋后排式排屑器，排屑能力大，结构紧凑；
6）冷却系统：冷却水箱采用分离式，移动、清洁方便；
7）润滑系统：导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命；
8）系统配置：高档数控系统，集中式机床操作面板，使操作更加方便、快捷；
9）防 护：机床采用符合安全标准的防护，既防止冷却液飞溅、又保证操作安全、外观宜人。
适用行业：
适用于汽车、模具、通讯、医疗器材等行业。
|
项目 |
HMC800G |
|
|
移 动 |
X轴（mm） |
1350 |
|
Y轴（mm） |
1080 |
|
|
Z轴（mm） |
1100 |
|
|
主轴端到工作台中心的距离（mm） |
150-1250 |
|
|
主轴中心到工作台顶部的距离（mm） |
95-1175 |
|
|
工 作 台
|
工作台尺寸（mm） |
800×800 |
|
工作台分度（Deg） |
360×1° |
|
|
工作台承载能力（kg） |
2000 |
|
|
最大工件尺寸回转直径（mm） |
Ф1300，H1300 |
|
|
主 轴 |
主轴转速（r/min） |
6000 |
|
主轴功率（kW） |
22/26(FANUC)、22（西门子） |
|
|
主轴扭矩（Nm） |
560/664（FANUC）、560（西门子） |
|
|
锥孔 |
BT50 |
|
|
主轴冷却 |
强制冷却 |
|
|
主轴冷却出水形式 |
端面环喷，选配中心出水 |
|
|
进 给 |
导轨 |
滚柱线性导轨 |
|
进给电机X/Y/Z（kW） |
7/7/7（FANUC）、7.1/7.1/7.1（西门子） |
|
|
快速进给速度X/Y/Z（m/min） |
32/32/32 |
|
|
切削进给速度X/Y/Z（mm/min） |
12000 |
|
|
丝杠直径X/Y/Z（mm） |
50/50/50 |
|
|
三轴光栅 |
选配 |
|
|
刀 具 装 置 |
刀具容纳数（把） |
40 |
|
刀具交换方式 |
机械手 |
|
|
刀具选择方式 |
双向 |
|
|
刀具最大重量（kg） |
25（质心距刀柄端面需小于100mm） |
|
|
最大刀具直径（mm）（满刀/邻空） |
120/240 |
|
|
最大刀具长度（mm） |
400 |
|
|
刀柄型式 |
BT50 |
|
|
精度 |
定位精度（mm） |
0.012 |
|
重复定位精度（mm） |
0.009 |
|
|
工作台分度定位精度（arcsec） |
14 |
|
|
工作台重复分度定位精度（arcsec） |
8 |
|
|
其 它 |
数控系统 |
FANUC 0i-MF(3) |
|
气源（MPa） |
0.6-0.8 |
|
|
切削液槽容量（L） |
600 |
|
|
电源（kW） |
70 |
|
|
机床外形尺寸（mm）（不含脚踏板、排屑器、接屑车、液压站等） |
5400×5200×3900 |
|
|
机床重量（kg） |
23000 |
|
