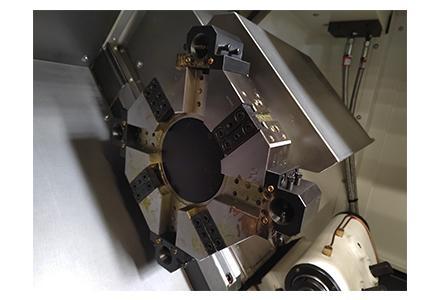

CK40/50系列数控车床采用高强度铸铁铸造、床身底座整体式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型交流主轴电机，主轴轴承及进给丝杠专用轴承采用国产轴承,传动噪音低；配备国产多工位转塔刀架，就近换刀。机床可配置日本FANUC 0i-TF（5）、广数988T等也可选配国内外其它品牌高性价比数控系统。
产品特点：
1）采用“L型”铸铁整体斜床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；同时该系列机床有滑动导轨和滚动导轨（C系列）两种导轨形式可供选择。
2）主轴组件采用精密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定。
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；

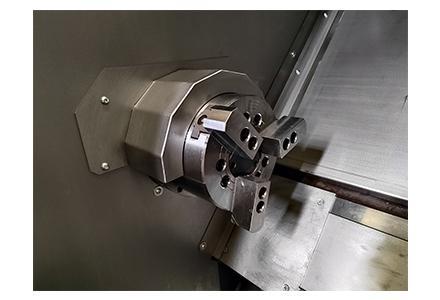

4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便；
5）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命.
适用行业：
适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单位 |
CK40 |
CK40S |
CK40C |
|
|
加工范围
|
床身上最大回转直径 |
mm |
Φ400 |
Φ400 |
Φ400 |
|
床鞍上最大回转直径 |
mm |
Φ260 |
Φ260 |
Φ260 |
|
|
最大车削直径 |
mm |
Φ285 |
Φ285 |
Φ285 |
|
|
最大车削长度 |
mm |
400/1000 |
400/1000 |
400 |
|
|
最大棒料直径 |
mm |
Φ42 |
Φ42 |
Φ42 |
|
|
主轴 |
主轴头型式 |
|
A2-5 |
A2-5 |
A2-5 |
|
主轴通孔直径 |
mm |
Φ57 |
Φ57 |
Φ57 |
|
|
卡盘直径 |
mm |
Φ165(6") |
Φ165(6") |
Φ165(6") |
|
|
主轴转速 |
r/min |
70-3000 |
70-3000 |
80-3000 |
|
|
主轴电机功率 （连续/30分钟） |
kW |
7.5/11 |
7.5/11 |
7.5/11 |
|
|
尾座
|
套筒直径 |
mm |
Φ70 |
Φ70 |
Φ70 |
|
套筒行程 |
mm |
80 |
80 |
80 |
|
|
顶尖锥度 （标注/活主轴结构） |
|
莫氏 No.4/2 |
莫氏 No.4/2 |
莫氏 No.4/2 |
|
|
进给
|
移动范围X/Z |
mm |
165/410 165/1030 |
165/410 165/1030 |
165/410 |
|
快速移动速度X/Z |
m/min |
12/16 |
12/16 |
30/24 |
|
|
刀架
|
刀位数 |
|
8/12 |
8/12 |
8/12 |
|
刀具装夹尺寸（车削/镗削） |
mm |
20×20/Φ32 |
20×20/Φ32 |
20×20/Φ32 |
|
|
其它 |
机床尺寸（长X宽X高） （不含排屑器） |
mm |
2370×1700×1970 3200×1700×1970 |
2370×1700×1970 3230×1700×1970 |
2370×1700×1970
|
|
机床重量 |
kg |
3000/4500 |
3000/4500 |
3000 |
|
|
项目 |
单位 |
CK50 |
CK50S |
CK50C |
CK50C/500 |
|
|
加工范围 |
床身上最大回转直径 |
mm |
Φ500/Φ450/Φ450 |
Φ500/Φ450/Φ450 |
Φ500/Φ450 |
Φ570 |
|
床鞍上最大回转直径 |
mm |
Φ320 |
Φ320 |
Φ240 |
Φ390 |
|
|
最大车削直径 |
mm |
Φ370 |
Φ370 |
Φ370 |
Φ370 |
|
|
最大车削长度 |
mm |
500/1000/1500 |
500/1000/1500 |
750/1000 |
500 |
|
|
最大棒料直径 |
mm |
Φ51 |
Φ51 |
Φ51 |
Φ51 |
|
|
主轴 |
主轴头型式 |
|
A2-6 |
A2-6 |
A2-6 |
A2-8 |
|
主轴通孔直径 |
mm |
Φ62 |
Φ62 |
Φ62 |
Φ62 |
|
|
卡盘直径 |
mm |
Φ210(8") |
Φ210(8") |
Φ210(8") |
Φ210 |
|
|
主轴转速 |
r/min |
60-2250 |
60-2250 |
30-3000（广数主电机）/40-4000（超同步主电机） |
40—5000 （电主轴） |
|
|
主轴电机功率 （连续/30分钟） |
kW |
15 |
11 |
11（广数）/15（超同步） |
20.7 |
|
|
尾座 |
套筒直径 |
mm |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
|
套筒行程 |
mm |
100 |
100 |
100 |
Φ100 |
|
|
顶尖锥度 （标注/活主轴结构） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
5 |
|
|
进给 |
移动范围X/Z |
mm |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/780 210/1010 |
210/530 |
|
快速移动速度X/Z |
m/min |
12/16 |
12/16 |
16/20 |
30/30 |
|
|
刀架 |
刀位数 |
|
8/12 |
8/12 |
8/12 |
12 |
|
刀具装夹尺寸（车削/镗削） |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
|
其它 |
机床尺寸（长X宽X高） （不含排屑器） |
mm |
2860×1830×2020 3790×1850×2050 4600×1850×2050 |
2860×1830×2020 3790×1850×2050 4600×1850×2050 |
3790×1850×2050 3790×1850×2050 |
2860×1830×2020 |
|
机床 重量 |
kg |
4500/5000/6700 |
4500/5000/6700 |
5000/5300 |
4500 |
|
