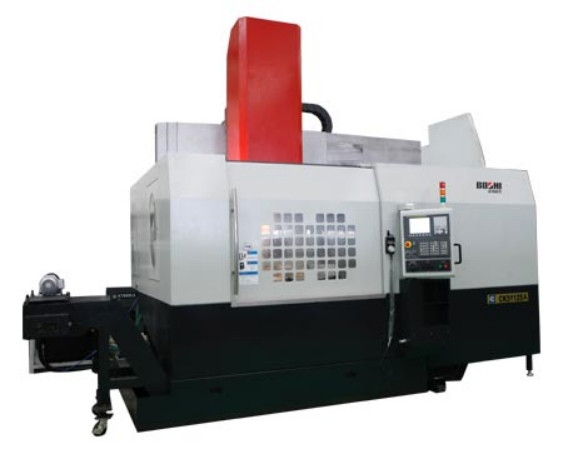

CK51125A数控立式车床是主体结构为为底座、单立柱式结构的数控立车，采用工作台、定梁、方滑枕、12工位刀库结构，可选配大规格液压卡盘及回转油缸，是一款高刚性、大扭矩、工件装夹方便及优良精度保持性的全功能数控立式车床。
产品特点：
1）底座、立柱及横梁采用高强度铸铁，吸震性好；大跨距淬硬导轨，并进行贴塑、刮研工艺，耐磨性好，摩擦阻力小，精度保持性长久。
2）对称式箱式结构，高刚性，可承载大扭矩重切削，液压卡盘配置装夹工件方便可靠。
3）方滑枕结构，刚性高，精度好，加工深孔优势明显。
4）大功率高扭矩交流主轴电机，配二级变速箱，即可输出大扭矩，又可高速运转，满足不同加工需要。
5）固定式横梁，刚性好、精度高。
6） 配备油冷机，使主传动系统有良好的润滑及冷却，保证机床精度及寿命。
7）12工位刀库，刀具容量大、换刀迅速、可靠。
适用行业：
适用于机电、汽车、风电、工程机械等行业。可进行车削各种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等加工，特别适用于大中型盘套、盖类等零件的加工。
|
项目 |
单位 |
参数 |
|
|
加工范围 |
工作台直径 |
mm |
Φ1050 |
|
最大回转直径 |
mm |
Φ1500 |
|
|
最大车削直径 |
mm |
Φ1250 |
|
|
最大车削长度 |
mm |
600 |
|
|
最大工件重量 |
kg |
3500 |
|
|
工作台 |
工作台转速 |
r/min |
2-400 |
|
工作台最大扭矩 |
N•m |
9500 |
|
|
主电机功率(连续/30分钟) |
kW |
30/37 |
|
|
进给 |
X向移动距离 |
mm |
1300 |
|
滑枕(Z向)移动距离 |
mm |
600 |
|
|
快速移动速X/Z |
mm/min |
10/10 |
|
|
伺服电机扭矩X/Z |
N•m |
30/22 |
|
|
伺服电机功率X/Z |
kW |
7.0/4.0 |
|
|
滚珠丝杠直径X/Z |
mm |
Φ63 /Φ50 |
|
|
刀架 |
刀位数 |
|
12 |
|
刀具尺寸（车削/镗孔） |
mm |
32X32(25X25,Φ50) |
|
|
其它 |
电源 |
kVA |
70 |
|
体积（长×宽×高） |
mm |
4100X3110X4200(不含排屑器) |
|
|
总重量 |
kg |
18500 |
|
