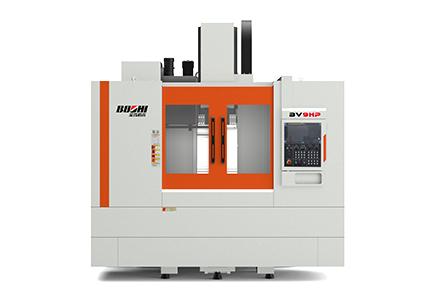

BV9HP重载立式加工中心，采用FANUC 0i-MF(5)数控系统，三轴大跨距滚柱线轨（Z轴六滑块），高强主轴、圆盘刀库、内置后排双螺旋排屑器。具有高刚性、重载、高精特点。
产品特点：
1）Y轴跨距加大，可避免鞍座悬垂问题，增加加工的稳定性。
2）BV9HP标配双速电主轴，兼具大扭矩和高转速，低速下自动切换到低档，实现强力加工，高速时自动切换为高档，实现12000r/min高速高精加工。

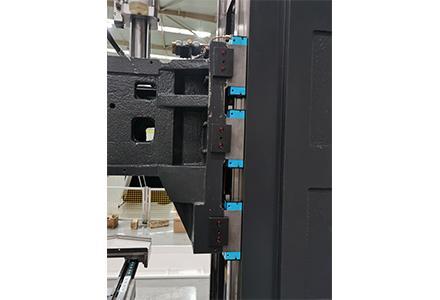

3）主轴箱双边六滑块设计，刚性更强，Z轴无配重平衡设计，配刹车伺服电机，能避免配重平衡系统在实际加工中所产生的震动，提升Z轴的加工精度。
4）标配BT40×24圆盘刀库，换刀稳定可靠。

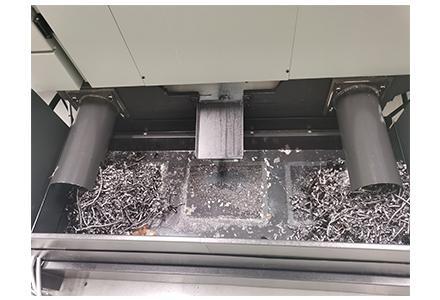

5）机内配双螺旋后排，有冲屑，清洁方便高效，适合自动化加工
6）机内配双照明LED灯，给用户加工提供方便；标配气枪，方便机床清理。
7）标配储气罐，有效解决用户气压不稳定引起的卡刀问题。
8）整机采用全封闭防护结构，防护性能优。
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项 目 |
单位 |
BV9HP |
|
|
工作台 |
外形尺寸（W×L） |
mm×mm |
500×1100 |
|
T型槽 |
mm |
5-18（H8） |
|
|
T型槽间距 |
mm |
90 |
|
|
最大承重 |
kg |
600 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
|
主轴功率 |
kW |
14 |
|
|
主轴转速 |
r/min |
12000 |
|
|
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
900 |
|
前后行程（Y向） |
mm |
550 |
|
|
上下行程（Z向） |
mm |
600 |
|
|
加工范围 |
主轴中心至立柱导轨距离 |
mm |
570 |
|
主轴端面至工作台面距离 |
mm |
110-710 |
|
|
进给 |
最高进给速度（X/Y/Z） |
mm/min |
10000 |
|
快速移动速度（X/Y/Z） |
m/min |
48/48/48 |
|
|
X、Y、Z轴电机功率 |
kW |
≥3 |
|
|
刀库 |
刀库容量（把） |
pcs |
24(圆盘刀库) |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×300 |
|
|
精度 |
定位精度 |
mm |
0.01 |
|
重复定位精度 |
mm |
0.008 |
|
|
其他 |
电源 |
kVA |
20 |
|
机床毛重 |
kg |
7000 |
|
|
机床净重 |
kg |
6500 |
|
|
气源流量（ANR） |
L/min |
350 |
|
|
气压 |
MPa |
0.6-0.8 |
|
|
体积（长×宽×高） （不含排屑器） |
mm |
2800× 2900×2750 |
|
