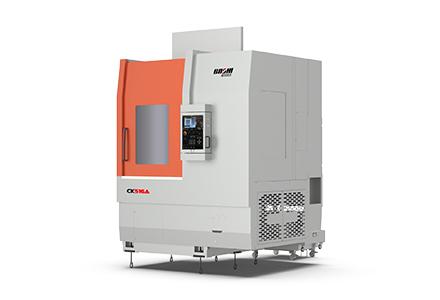

CK516系列机床是采用线性滚动导轨的数控立式车床，该系列机床包含CK516/CK516A/CK516Z，其中CK516/CK516Z配以FANUC 0i-TF（3A）数控系统和立式转塔刀架，CK516A配以FANUC 0i-TF（3B）数控系统和立式转塔刀架；该系列机床适宜加工中型及较大的盘、盖类零件，立式结构，装夹工件方便，占地面积小。
CK516Z是CK516(CK516A)的镜像机床，可以与CK516（CK516A）组成双胞胎加工单元，也可以单独使用。
产品特点：
1）高强度铸铁底座、立柱，有良好的稳定性和抗震性能；
2) 精密、高刚度弹筒式主轴结构，主轴采用进口高级润滑脂润滑，全封闭，免维护。
3）机床配FANUC TF1系统时配主电机加两档变速箱，配FAUNC TF5系统时为大功率主轴电机传动主轴，即可输出大扭矩，又可高速运转，满足不同加工需要。
4) 床鞍、立柱导轨采用超重负荷直线滚动导轨。
5) 配立式六工位电动刀架，也可选配卧式刀架，配置丰富。
6) 分离式冷却水箱，便于清洗。
7) 立式结构，装夹工件方便，占地面积小。
适用行业：
适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业。
|
项目 |
单位 |
CK516/CK516Z |
CK516A |
|
|
加工范围 |
最大回转直径 |
mm |
Φ850 |
Φ850 |
|
过床鞍最大切削直径（轴类） |
mm |
Φ630 |
Φ630 |
|
|
最大切削直径（盘类） |
mm |
Φ750 |
Φ750 |
|
|
最大切削高度 |
mm |
600 |
600 |
|
|
主轴 |

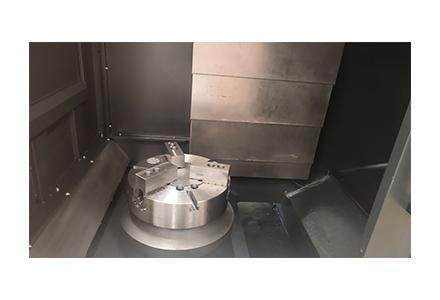

卡盘尺寸 |
mm |
Φ450（18"中实） |
Φ450（18"中实） |
|
主轴头型式 |
GB/T5900.1 |
A2-11 |
A2-11 |
|
|
主轴转速范围 |
r/min |
10-1600 |
80-1200 |
|
|
主轴电机功率 |
Kw |
22/26 |
30/37 |
|
|
床鞍 |
快速移动速度(X/Z) |
m/min |
14/14 |
14/14 |
|
两轴行程(X/Z) |
mm |
640/650 |
640/650 |
|
|
刀架 |
刀位数 |
|
6 |
6 |
|
刀具装夹尺寸 车削/镗孔 |
mm |
32X32/Φ50 |
32X32/Φ50 |
|
|
其他 |
电源 |
kVA |
55 |
55 |
|
机床外形：长×宽×高（不含排屑器） |
mm |
2500×2600×3400 |
2500×2600×3400 |
|
|
机床重量 |
kg |
10000 |
10000 |
|
注：上表为标准配置时的参数，选择其他配置时参数有变化。
