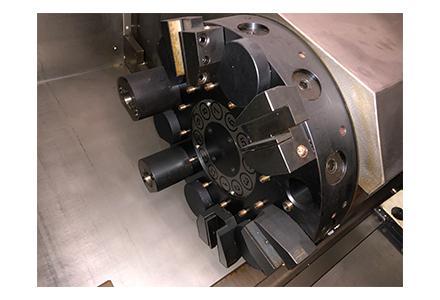

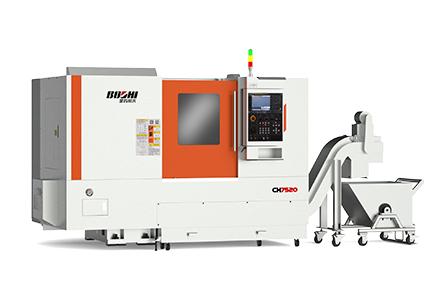

CH75系列车削中心是具有钻、铣和攻丝功能的数控车床，采用整体式床身底座结构、倾斜导轨，通孔式主轴结构、抗振性设计、以及大功率交流主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；配备12工位动力转塔式刀架，就近换刀。机床可配置FANUC 0i-TF系统，西门子828D系统，也可选配国内外其它品牌数控系统。
产品特点：
1）采用“L型”铸铁整体斜床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；
2）主轴组件采用精密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可保持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定;
3）X/Z轴采用伺服电机与滚珠丝杠直接连接，进给精度高，可获得更高的加工精度；
4）机床C轴配以高分辨的编码器，可连续分度，与机床同轴装配，确保C轴定位精度和高可靠性；
5）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；液压压力调整均采用面板式旋扭操作，表盘显示，调整安全、方便；
6）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。
|
项目 |
单位 |
参数 |
||||
|
CH7520/ CH7520·1000 |
CH7525/ CH7525·500 |
CH7530/ CH7530·800/ CH7530F |
CH7550 |
|||
|
加工范围 |
床身上最大回转直径 |
mm |
φ500/φ450 |
φ550 |
φ670 |
φ850 |
|
床鞍上最大回转直径 |
mm |
φ320 |
φ370 |
φ470 |
φ600 |
|
|
最大车削直径 |
mm |
φ280 |
φ320 |
φ450 |
φ600 |
|
|
最大车削长度 |
mm |
490/960 |
950/450 |
1400/700/700 |
1850 |
|
|
最大棒料直径 |
mm |
φ51 |
φ73 |
φ90 |
/ |
|
|
主轴 |
主轴头型式 |
|
A2-6 |
A2-8 |
A2-8 |
A2-11 |
|
主轴通孔直径 |
mm |
φ62 |
φ87 |
φ105 |
φ105 |
|
|
卡盘直径 |
mm |
φ210(8″) |
φ254(10″) |
φ305(12″) |
φ530 |
|
|
主轴转速 |
r/min |
40-4000 |
30-3000 |
25-2500 |
L:8-530 H:30-1200 |
|
|
主轴电机功率(连续/30分钟) |
kW |
11/15 |
15/18.5 |
22/30 |
30/37 |
|
|
尾座 |
套筒直径 |
mm |
φ90 |
φ100 |
φ110 |
φ150 |
|
套筒行程 |
mm |
100 |
100 |
150 |
150 |
|
|
顶尖锥度（标准/活主轴结构） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.6/5 |
莫氏 No.6/5 |
|
|
进给 |
移动范围X/Z |
mm |
210/510 210/980 |
240/970/ (240/470) |
325/1470 325/770 325/770 |
385/1850 |
|
快速移动速度X/Z |
m/min |
12/16 |
12/16 |
12/16 |
10/12 |
|
|
刀架 |
刀位数 |
mm |
12 |
12 |
12 |
12 |
|
刀具装夹尺寸 车削/镗削 |
mm |
25×25/φ40 |
25×25/φ40 |
32×25/φ50 |
32×25/Φ50 |
|
|
C轴 （铣车） |
最大端铣直径 |
mm |
φ18 |
φ20 |
φ25 |
φ25 |
|
最大攻丝直径 |
mm |
M12 |
M16 |
M18 |
M18 |
|
|
最小控制角度 |
deg |
0.001 |
0.001 |
0.001 |
0.001 |
|
|
回转刀具电机功率 |
kW |
3.7/5.5 |
3.7/5.5 |
5.5/7.5 |
5.5/7.5 |
|
|
回转刀具速度 |
r/min |
40-4000 |
40-4000 |
30-3000 |
30-3000 |
|
|
其它 |
床身倾斜角度 |
|
45° |
45° |
60° |
60° |
|
电源容量 |
kVA |
35 |
50 |
60 |
75 |
|
|
机床尺寸(长×宽×高)（不含排屑器） |
mm |
2860×1830×2020 / 3790×1850×2050 |
3790×1850×2050 / 2980×1850×2050 |
4820×2280×2180 3820×2100×2150 3900×2160×2300 |
6100×2700×2800 |
|
|
机床重量 |
kg |
4500/5000 |
5000/4800 |
9730/8330 |
16,500 |
|
