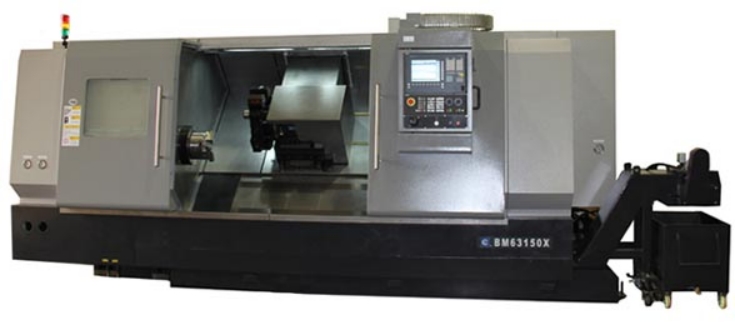

BM63150X
产品介绍：
BM63150X精密车削中心是“高档数控机床与基础制造装备”科技重大专项2010年度课题，课题专项编号：2010ZX04001-051。
该机床采用人造花岗岩整体式斜床身结构、直线滚动导轨，大规格直驱式动静压主轴，精密滚珠丝杠副。可靠性指标MTBF≥900小时以上。
技术规格：
|
项 目 |
单位 |
BM63150X |
|
|
加工 范围 |
床身上最大回转直径 |
mm |
Φ800 |
|
床鞍上最大回转直径 |
mm |
Φ600 |
|
|
最大车削直径 |
mm |
Φ630 |
|
|
最大车削长度 |
mm |
1500 |
|
|
主轴 |
液压卡盘直径 |
mm |
Φ250（10″） |
|
主轴头型式 |
|
A2-8（GB/T5900.1） |
|
|
主轴通孔直径 |
mm |
Φ105 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ160/Φ140 |
|
|
主轴转速 |
r/min |
50-3000 |
|
|
主电机功率(连续/30分钟) |
kW |
67.4/80 |
|
|
主轴最大输出扭矩 |
Nm |
795 |
|
|
床鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离 X/Z |
mm |
385/1500 |
|
|
快速移动速度 X/Z |
m/min |
24/24 |
|
|
伺服电机扭矩 X/Z |
Nm |
37/37 |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ40/Φ50 |
|
|
刀架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ50 |
|
|
C轴 |
最小控制角度 |
DEG |
0.001 |
|
回转刀具电机功率 |
kW |
9.7 |
|
|
回转刀具速度 |
r/min |
3000 |
|
|
最大端铣直径/攻丝尺寸 |
mm |
Φ25/M18 |
|
|
尾座 |
套筒直径/行程 |
mm |
φ130/150 |
|
顶尖锥度 |
MT No. |
6 |
|
|
精度 |
主轴径向跳动 |
mm |
0.0005 |
|
主轴周期性轴向窜动 |
mm |
0.001 |
|
|
重复定位精度X/Z |
mm |
0.003/0.003 |
|
|
其它 |
电源 |
kVA |
100 |
|
体积（长×宽×高）(不带排屑器) |
mm |
5260×2607×2335 |
|
|
体积（长×宽×高）(带排屑器) |
mm |
5967×2607×2335 |
|
|
动静压主轴液压站及油冷机、水冷机（长×宽×高） |
mm |
4500×1500×2000 |
|
|
总重量净重（包括动静压主轴液压站及油冷机、水冷机） |
kg |
13500（15000） |
|
