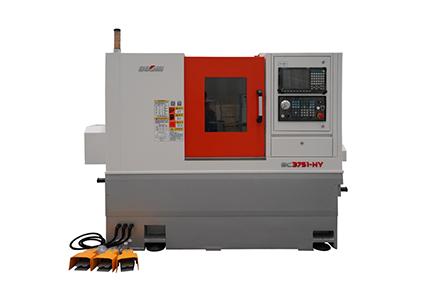

BC3751-HY是一款高性能、多功能车削中心。机床具有C轴和铣削功能，可在一次安装下完成复杂零件的大部分或全部加工，特别适合于形状复杂零件的加工。机床采用新代数控系统，配备Y轴动力刀塔，精度高、刚性好、选刀时间短。机床采用符合安全标准的全封闭防护，既防止冷却液飞溅、又保证操作安全、外观宜人。
产品特点：
1）高强度铸铁整体平床身，有良好的稳定性和抗震性能。
2）X/Z轴导轨采用滚柱线轨副，快速移动均可达30m/min；
3）主轴采用精密轴承组合排列，运行平稳、精度稳定；
4）具有Y轴铣削功能，可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工。
5）刀架采用卧式动力刀架，精度高、刚性好、选刀时间短。
6）机床C轴配高分辨率编码器，可连续分度。
7）机床电气单元柜密封性好，并配有机床电器柜空调；
8）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，方便快捷；
9）配备冷却泵及水箱，保证加工过程充分冷却；
10）机床采用符合安全标准的全封闭防护，既防止冷却液飞溅、又保证操作安全、外观宜人。
11）机床设计紧凑、占地面积小。
适用行业：
适用于汽车、电子、通讯、医疗器械、仪器仪表、液压管件等行业。
|
|
机型 |
|
BC3751-HY |
|
加工范围 |
床身上最大回转直径 |
mm |
φ550 |
|
床鞍上最大回转直径 |
mm |
φ345 |
|
|
最大切削直径 |
mm |
φ320 |
|
|
最大车削长度 |
mm |
360 |
|
|
最大过棒料直径 |
mm |
φ50 |
|
|
主轴 |
卡盘规格 |
inch |
8″中空 |
|
主轴头型式(GB/T5900.1) |
|
A2-6 |
|
|
车主轴最高转速 |
rpm |
50-4500 |
|
|
进给 |
行程X/Z/(Y) |
mm |
210/410/(±30) |
|
快移速度X/Z/(Y) |
m/min |
30/30/(10) |
|
|
刀架 |
刀架形式 |
|
Y轴动力刀塔 |
|
装刀容量 |
pcs |
15 |
|
|
刀具尺寸 |
mm |
20×20/Ф25 |
|
|
动力刀 具 |
刀具形式 |
|
BMT40-ER20 |
|
铣主轴最高转速 |
rpm |
3800 |
|
|
最大安装刀柄直径 |
mm |
Φ13 |
|
|
尾座 |
尾座行程 |
mm |
350 |
|
顶尖套锥度 |
mm |
MT No.4 |
|
|
尾座形式 |
|
硬轨尾座 |
|
|
其它 |
电源容量 |
KVA |
25 |
|
床身布局形式 |
|
30° |
|
|
机床外形尺寸 （L×W×H） |
mm |
2350×2600×1900(含后排屑器)/ |
|
|
机床重量（净重/毛重） |
Kg |
5000kg（含排屑器）/ |
注：上表为标准配置时的参数，选择其他配置时参数有变化，恕不另行通知。
